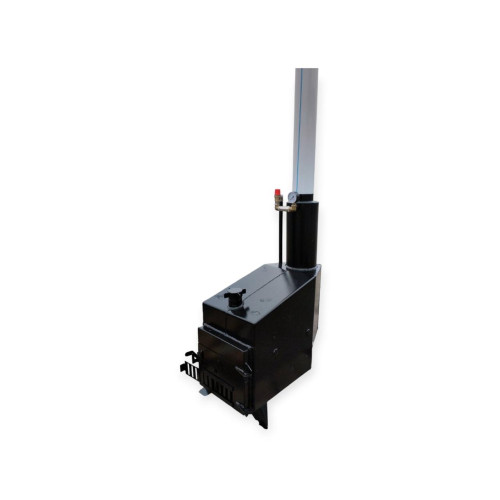

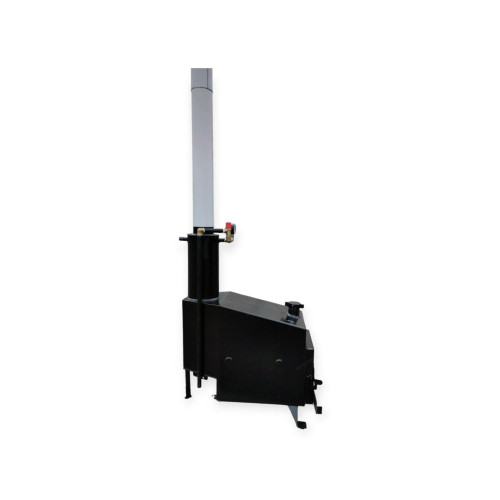

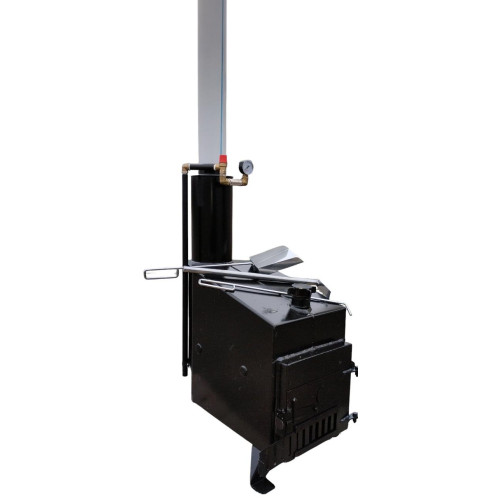

Парогенератор "Гейзер" на 23 л

Опис Парогенератор "Гейзер" на 23 л

Дров'яний парогенератор призначений для отримання пари та в комплекті з паровими воскотопками використовується для швидкого та надійного витоплювання воску в польових умовах. У цьому парогенераторі як паливо використовуються дрова. Основна перевага дров перед іншими видами палива полягає в їх відносно низькій вартості та доступності.

Технічні характеристики парогенератора:

• Повний об'єм води, що заливається - 35 л
• Мінімальний об'єм води, що заливається - 12 л
• Тиск спрацьовування запобіжного клапана - 1,5...2 кг/см2
• Робочі межі показань манометра - 0...0,4 кг/см2

Габаритні розміри парогенератора:

• Висота без подовжувачів димової труби - 1011 мм
• Висота з подовжувачами димової труби - 2307 мм
• Довжина - 797 мм
• Ширина - 557 мм
• Маса порожнього парогенератора - 100 кг

Експлуатація:

Експлуатація парогенератора дозволяється лише поза приміщенням. Парогенератор треба встановити на рівній твердій негорючій поверхні. Перед розпалюванням необхідно переконатися, що ближче 2 метрів від парогенератора відсутні горючі матеріали, а легкозаймисті відсутні взагалі. Спочатку необхідно залити воду в казан через горловину, знявши пробку (після заливання пробку встановити на місце). Об'єм води, що заливається при повній заправці - 35 л. Мінімальна заправка – близько 12 л. Далі треба приєднати шланг до відповідних патрубків парогенератора та воскотопки. У топку необхідно завантажити дрова та підпалити. Дрова при цьому треба завантажувати приблизно до половини висоти топки (до початку загороджувальної пластини зверху дверцят) щоб зверху їх було простір для горіння і полум'я могло віддавати тепло через стінки воді. Через 30 ... 40 хвилин (при температурі навколишнього середовища близько 20°C, вологості дров не вище 20% і їх поперечного перерізу менше 50х50 мм.) в котлі має початися кипіння і виділятися пара, при цьому паропровід стане гарячим. На початку кипіння з парового патрубка можливі викиди гарячої води. При подальшому нагріванні з патрубка піде тільки суха пара.

Воду необхідно періодично доливати. Перед її поповненням треба пригасити горіння в топці до припинення кипіння води і, якщо виник з якихось причин надлишковий тиск у котлі, скинути його за допомогою запобіжного клапана після чого звільнити отвір виходу пари. Щоб уникнути опіку паром, кришку заливної горловини треба відкривати не поспішаючи, поступово випускаючи при цьому пару. У процесі роботи слід також стежити за показаннями манометра. При випадковому підвищенні тиску понад 1,5 кг/см2 і не спрацьовуванні запобіжного клапана слід негайно припинити роботу парогенератора, загасити при цьому вогонь у топці, скинути тиск пари, після чого відкрити кришку котла, виявити та усунути причину підвищення тиску .

Після закінчення роботи необхідно злити мінімальний об'єм води (близько 10 л.), відкривши пробку зливного патрубка (при цьому остерігатися опіку гарячою водою).

Увага!

1. Категорично забороняється перекривати вихідний отвір для пари будь-якими пристроями та використовувати інше обладнання для посиленої подачі повітря в топку парогенератора та інтенсифікацію горіння. Тяга під час горіння повинна підтримуватися звичайним способом.
2. В парогенератор бажано заливати дощову воду.
