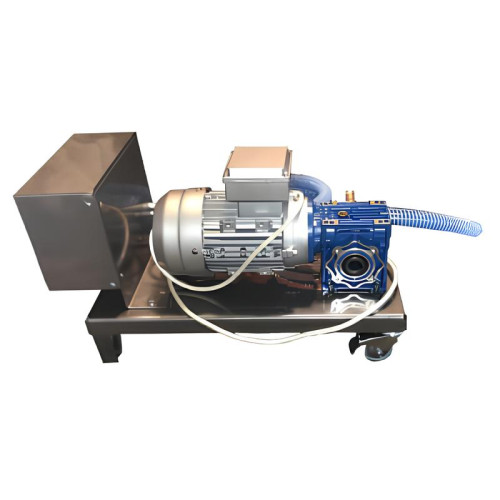

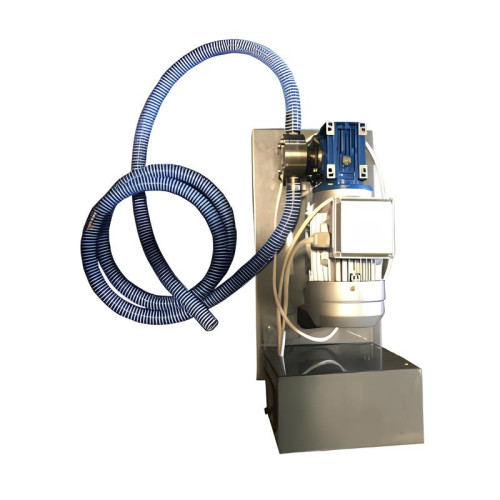

Установка насосна для перекачування меду

Опис Установка насосна для перекачування меду

Установка насосна для перекачування меду призначена для транспортування меду в рідкому стані з однієї ємності в іншу трубопроводом (наприклад, від медогонки під час відкачування меду у віддаленішу тару). Установку можна використовувати також для перекачування інших в'язких рідин.

Головним робочим елементом установки є шестерний насос, який приводить в дію мотор-редуктор. Деталі насоса, які контактують під час роботи з медом, а також вали виготовлені з корозійностійкої (нержавіючої) сталі, що допускається для контакту з продуктами харчування. Підшипники ковзання допоміжного валу виготовлені із бронзи. Ущільнення робочого валу виконано із спеціальної манжети і при зношуванні легко замінюється. Вхідний та вихідний патрубки приєднані на різьбленні, за бажанням можуть бути замінені іншими.

Установка також має блок живлення та керування оборотами електродвигуна (продуктивністю насоса). Все встановлено на металевому візку з колесами та транспортною ручкою.

Для перекачування рідкого меду необхідно щільно з'єднати вихідний патрубок із судиною, з якої мед транспортуватиметься, із вхідним патрубком насоса шлангом (всмоктувальним) відповідного діаметру. Цей шланг повинен бути досить жорстким для збереження своєї форми під час роботи насоса, оскільки при всмоктуванні в'язкого меду він піддається зім'яттю атмосферним тиском ззовні. Ущільнювальні хомути внаслідок цього ефекту на цій ділянці трубопроводу не потрібно ставити, досить щільно підігнати шланг до патрубків. Далі слід підключити до вихідного патрубка насоса другий шланг (нагнітаючий), яким мед транспортуватиметься до віддаленої ємності. Місце з'єднання міцно скріпити хомутом. Цей шланг повинен витримувати тиск зсередини, особливо на першій ділянці. Другий кінець шланга вільно закріпити над ємністю для зливу меду. Відкрити кран для надходження меду до насоса та дочекатися цього. Натисніть кнопку "Пуск" на пульті керування. Шестерний насос не є самовсмоктувальним, тому необхідно, щоб рівень рідини в посудині, звідки вона відкачується, був трохи вище верху насоса.

Технічні дані:

• Оптимальна продуктивність, л/год.: 500
• Живлення, V: 230
• Потужність, kW: 0,75

Технічні дані вказані за таких умов:

• Температура меду: 30°С
• Температура навколишнього середовища: 25°С
• Довжина шлангу, що всмоктує: 0,7 м
• Довжина шлангу, що нагнітає: 2 м
• Частота струму на пульті керування: 50Гц
• Різниця висоти між вихідним кінцем шлангу, що нагнітає, і рівнем меду в посудині, звідки він відкачується: 1 м

За умов перекачування меду, які відрізняються від зазначених у технічних даних (трубопроводи з прохідним перерізом менше ніж зазначений; довші трубопроводи; перекачування на збільшену висоту нижче температури меду, зменшено частоту струму), продуктивність установки падає. Продуктивність насоса можна змінювати, зменшуючи або, за наявності достатньої потужності, збільшуючи її, регулюючи частотою струму на пульті управління оберти валу електродвигуна.

Габаритні розміри установки:

• Довжина: 810 мм
• Ширина: 254 мм
• Висота: 590 мм
